Rotules à souder industrielles
Articulations sphériques soudables de service lourd
Carter en acier au carbone · bille trempée · options avec/sans épaulement · données de résistance incluses
29
Tailles disponibles
2
Vues principales
Plage complète de spécifications
Rechercher par spécification

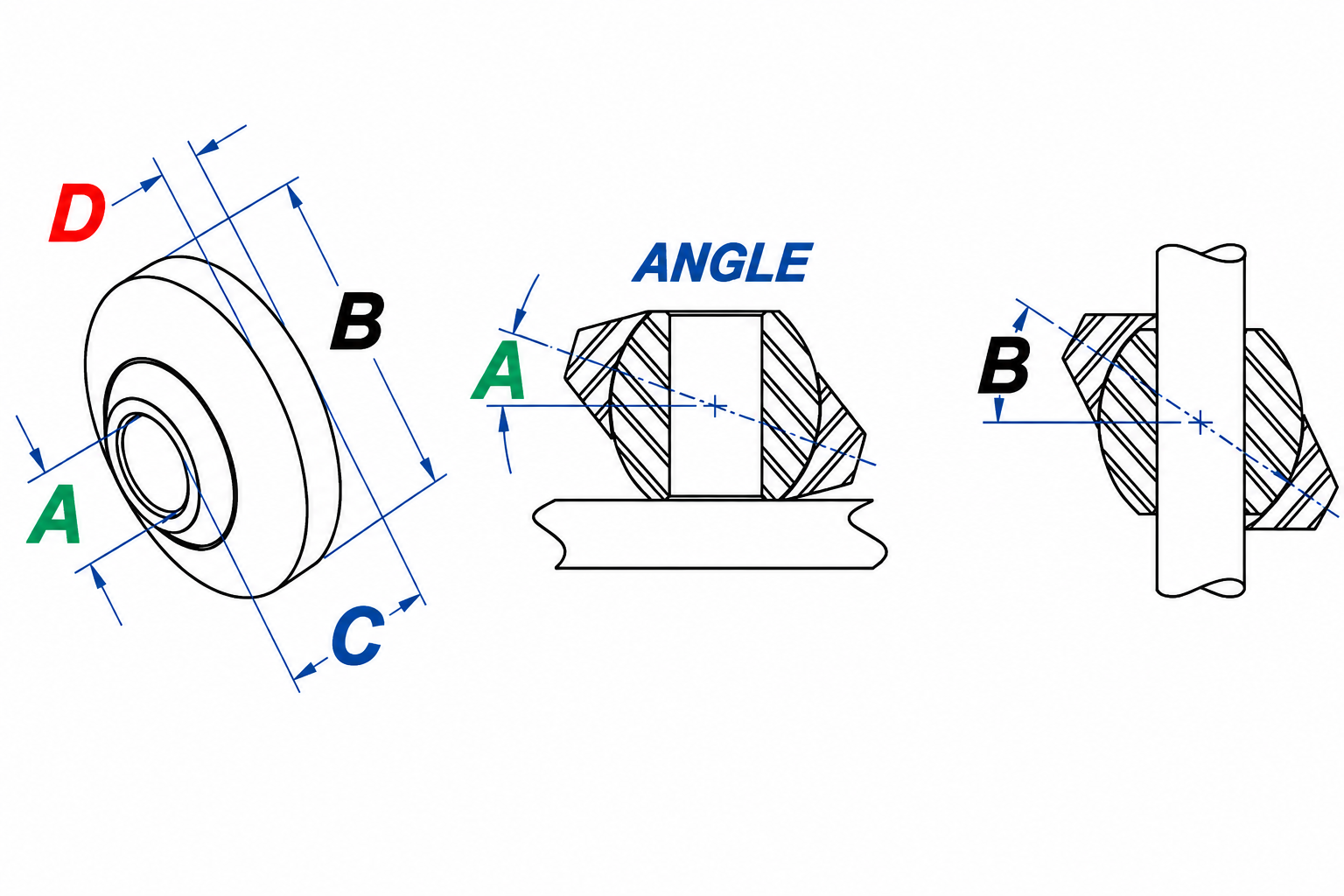

| Type | ID de pièce | Taille de l’axe | DE du reteneur B | Largeur de bille C | Largeur du reteneur D | Angle A | Angle B | Résistance ultime du reteneur | Force d’éjection de la bille | Qté | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sans épaulement | SYZ-HSB-NS001 | 0.5 | 2 | 1 | 3/8 | 11 | 40 | 20000 | 14600 | ||
| Sans épaulement | SYZ-HSB-NS002 | 0.62 | 2 | 1 | 3/8 | 11 | 33 | 20000 | 14600 | ||
| Sans épaulement | SYZ-HSB-NS003 | 0.62 | 2.25 | 1 | 3/8 | 10 | 35 | 45000 | 17100 | ||
| Sans épaulement | SYZ-HSB-NS004 | 0.75 | 2 | 1 | 3/8 | 11 | 26 | 20000 | 14600 | ||
| Sans épaulement | SYZ-HSB-NS005 | 0.75 | 2.25 | 1 | 3/8 | 10 | 28 | 45000 | 17100 | ||
| Sans épaulement | SYZ-HSB-NS006 | 0.75 | 2.25 | 1.38 | 9/16 | 17 | 30 | 32800 | 26200 | ||
| Sans épaulement | SYZ-HSB-NS007 | 0.75 | 2.25 | 1.38 | 3/8 | 17 | 32 | 52000 | 28500 | ||
| Sans épaulement | SYZ-HSB-NS008 | 0.87 | 2.5 | 1.38 | 3/8 | 17 | 27 | 32800 | 26200 | ||
| Sans épaulement | SYZ-HSB-NS009 | 0.87 | 2.5 | 1.38 | 3/8 | 17 | 26 | 52000 | 28500 | ||
| Sans épaulement | SYZ-HSB-NS010 | 1 | 2 | 1 | 3/8 | 11 | 17 | 20000 | 14600 | ||
| Sans épaulement | SYZ-HSB-NS011 | 1 | 2.25 | 1 | 3/8 | 10 | 19 | 45000 | 17100 | ||
| Sans épaulement | SYZ-HSB-NS012 | 1 | 2.75 | 1.75 | 7/8 | 17 | 26 | 40500 | 35100 | ||
| Sans épaulement | SYZ-HSB-NS013 | 1 | 3.12 | 1.75 | 9/16 | 15 | 31 | 78900 | 46000 | ||
| Sans épaulement | SYZ-HSB-NS014 | 1.12 | 2.75 | 1.38 | 11/16 | 10 | 30 | 35500 | 35100 | ||
| Sans épaulement | SYZ-HSB-NS015 | 1.12 | 2.75 | 1.75 | 13/16 | 17 | 28 | 40500 | 35100 | ||
| Sans épaulement | SYZ-HSB-NS016 | 1.12 | 3.12 | 1.38 | 3/8 | 11 | 32 | 50000 | 23700 | ||
| Sans épaulement | SYZ-HSB-NS017 | 1.12 | 3.12 | 1.75 | 9/16 | 15 | 25 | 78900 | 46000 | ||
| Sans épaulement | SYZ-HSB-NS018 | 1.25 | 2.75 | 1.75 | 7/8 | 17 | 25 | 40500 | 35100 | ||
| Sans épaulement | SYZ-HSB-NS019 | 1.25 | 3.12 | 1.75 | 9/16 | 15 | 24 | 78900 | 35100 | ||
| Sans épaulement | SYZ-HSB-NS020 | 1.43 | 3.5 | 1.75 | 1/2 | 13 | 24 | 82400 | 40200 | ||
| Sans épaulement | SYZ-HSB-NS021 | 1.43 | 3.5 | 1.75 | 1/2 | 13 | 23 | 82400 | 40200 | ||
| Sans épaulement | SYZ-HSB-NS022 | 1.43 | 4 | 1.75 | 5/8 | 13 | 23 | 135000 | 47900 | ||
| Sans épaulement | SYZ-HSB-NS023 | 1.5 | 4.5 | 2.5 | 1 | 20 | 33 | 162000 | 68600 | ||
| Sans épaulement | SYZ-HSB-NS024 | 1.75 | 4.5 | 2.5 | 11/16 | 20 | 28 | 162000 | 68600 | ||
| Sans épaulement | SYZ-HSB-NS025 | 2 | 4.5 | 2.25 | 1 | 14 | 22 | 162000 | 68600 | ||
| Avec épaulement | SYZ-HSB-S001 | 0.75 | 2 | 1.75 | 3/8 | 17 | 0 | 20000 | 14600 | ||
| Avec épaulement | SYZ-HSB-S002 | 0.75 | 2.25 | 1.75 | 3/8 | 15 | 0 | 45000 | 17100 | ||
| Avec épaulement | SYZ-HSB-S003 | 1.25 | 3.5 | 2 | 1/2 | 20 | 0 | 82400 | 40200 | ||
| Avec épaulement | SYZ-HSB-S004 | 1.25 | 4 | 2 | 5/8 | 18 | 0 | 135000 | 47900 |
Spécifications techniques
- Composants d’articulation sphérique soudables pour liaisons, bras de contrôle, connexions de vérin, ensembles à fourche et systèmes de mouvement fabriqués.
- Disponibles en configurations avec et sans épaulement, avec des valeurs de résistance liées à la charge dans le tableau des tailles.
- Les fiches matériaux du catalogue indiquent un carter en acier au carbone 45# zingué, une bille en acier à roulement 52100 / acier au carbone 45# à chromage dur traité thermiquement, et une structure métal-métal.
Remarques
- Les valeurs du CSV ont été revérifiées par rapport à la capture du catalogue après les corrections d’OCR de la largeur du reteneur D.
- Graisseur optionnel, trou d’huile, gorge de retenue, finition naturelle, chromage dur ou zingage peuvent être examinés par demande personnalisée.
