Série AM / AF — rotules aluminium 7075-T6

Séries AM et AF
Rotules aluminium 7075-T6 légères

Design à fente de charge · bague nylon autolubrifiante · corps en aluminium aéronautique

18
Choix de rotules mâles
7
Choix de rotules femelles

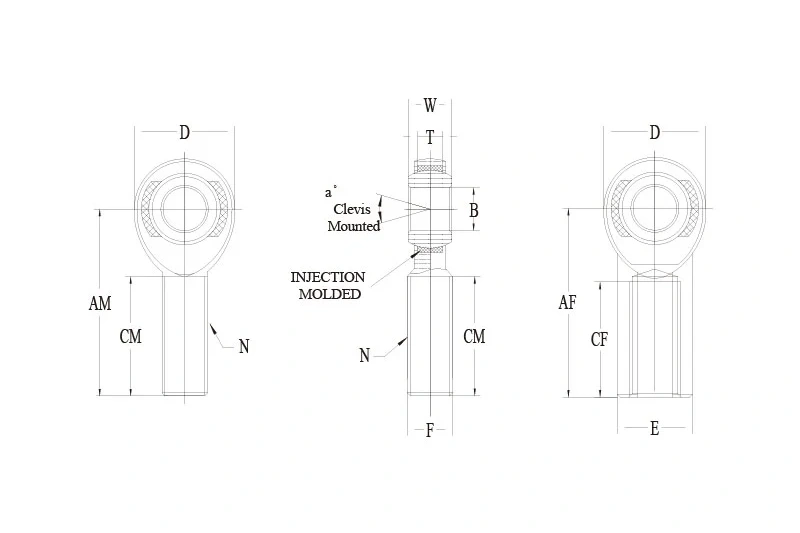

AM AF series aluminum rod ends AM AF series aluminum rod end detail

Compatibilité des marques

Recherche croisée

Plage complète de spécifications

Rechercher par spécification

Type Réf. (droite) Réf. (gauche) BDIAM.
+.0025
-.0005		DDIAM.
+.010
-.010		NFILETAGE
UNF 3A		WLARGEUR
+.005
-.005		TLARGEUR
+.005
-.005		BilleDIAM.
RÉF.		AM / AFLONGUEUR
+.015
-.015		CM / CFLONGUEUR
+.062
-.031		A°DÉSALIGN.
ANGLE
RÉF.		StatiqueRADIALE
CHARGE
(LBS)		PoidsAPPROX.
(LBS)		Qté Action Détails
MâleAMR3AML30.19000.62510-320.3120.2500.4371.2500.750137880.02Voir les détails
MâleAMR6-8AML6-80.37501.1251/2-200.5000.4060.7192.1251.3751078000.09Voir les détails
MâleAMR10AML100.62501.5005/8-180.7500.5621.1252.6251.6251686000.18Voir les détails
MâleAMR16-1AML16-11.00002.7501-141.3751.0001.8754.1252.12517241300.88Voir les détails
FemelleAFR3AFL30.19000.62510-320.3120.2340.4371.0620.5621314530.03Voir les détails
FemelleAFR5AFL50.31250.8755/16-240.4370.3440.6251.3750.7501427800.06Voir les détails
FemelleAFR6AFL60.37501.0003/8-240.5000.4060.7191.6250.9371236820.11Voir les détails
FemelleAFR8AFL80.50001.3121/2-200.6250.5000.9372.1251.1871277000.12Voir les détails

Spécifications techniques

  • Bille : Acier à roulement 52100, rectifié de précision, traité thermiquement et chromé dur pour une articulation fluide et une résistance à la corrosion.
  • Bague : Injecté, nylon renforcé avec PTFE pour une performance autolubrifiante et autoscellante.
  • Corps : Aluminium aéronautique 7075-T6, anodisé couleur rouge ou noir. Autres couleurs sur demande.

Remarques

  • Configurations de goujon disponibles : Ajoutez « S » au suffixe, exemple : AMR12S.
  • Couleurs disponibles : Rouge, noir, naturel, violet, bleu, vert et rose.
🍪
